ZTP系列鐵路機車輔助直流電機（詳細說明）

一,ZTP系列鐵路機車輔助直流電機概述
　　 1.ZTP型直流輔助電機,專用于內燃機車,電力機車上拖動液壓泵,鼓風機,空氣壓縮機,輔助發電機,測速發電機及其它輔助機械電機等。
　　2.該電機應能滿足鐵路機車動車用直流輔助電機通用技術條件OXD.515.010-2001或其它專用技術條件。 電機能承受機車動車正常運行時產生的沖擊和振動,雨,雪,風,沙侵襲時電機正常運行。適用于環境溫度為-40℃~ 45℃；海拔高度不超過1200m。超過1200m至4000m見技術條件的規定。

二,ZTP系列鐵路機車輔助直流電機型號說明
　　1.ZTP-62K：“Z”表示直流電機,“T”表示鐵路運輸,“P”表示配套專用,“62”表示機座號,“K”表示區別代號。
　　2.ZBT—型號表示直流封閉鐵路配套電機。

三,ZTP系列鐵路機車輔助直流電機結構型式 電機基本安裝型式

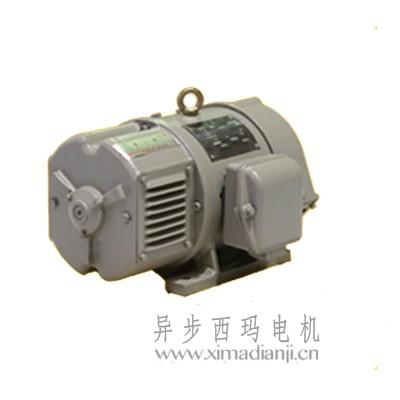

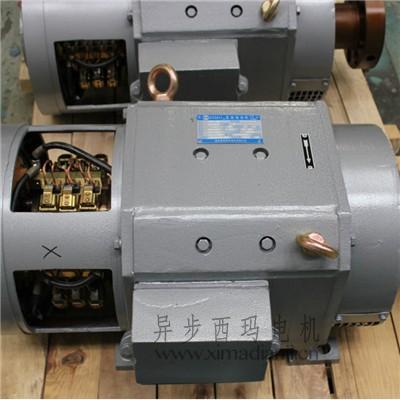

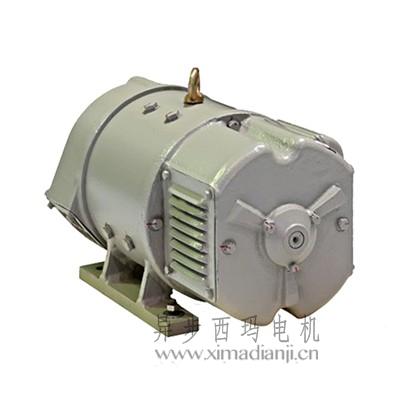

　　 1.臥式,機座帶底腳(IMB3)見圖1：ZTP-1~5,62K,62Kl,62K2,62G,82B,ZBT-12。

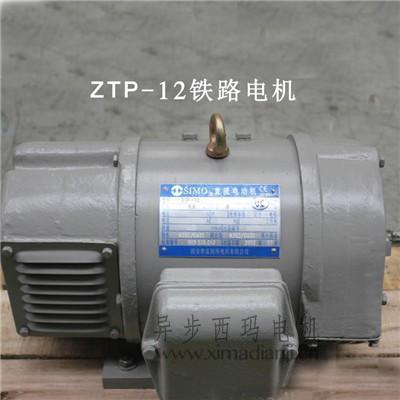

　　 2.臥式,機座帶底腳,端蓋上有凸緣(IMB35)見圖2：ZTP-1~3,12D,22Z；圖3：ZTP-63K；圖4：ZTP-6 3K1；圖5：ZTP-63D。
　　 3.臥式,機座帶底腳,端蓋上有凸緣(圓形端蓋)(IMB35),出線盒在頂部,見圖6：ZTP-22B。
　　 4.臥式,無底腳,機座上有凸緣(IMBl0)見圖7：ZTP-62A,63A,63B,63B1,ZBT-63。
　　 5.臥式,無底腳,機座上有凸緣(IMBl0)見圖8：ZTP-62A1；
　　 6.立式,無底腳,軸伸向下,機座上有凸緣(IMVl0)見圖8：ZTP-62L,63L；圖9：ZTP-61L。
　　 7.根據用戶需要也可制成其它安裝型式,單軸伸或雙軸伸的電機,單軸伸的電機在非傳動端可以配裝測速發電機或其它測速裝置。
　　 8.IMB3,IMB35安裝型式的電機出線盒位置從傳動端看,在機座左側(為正盒),若用戶需要也可在機座右側(為反盒),或在機座的上方。IMBl0,IMVl0安裝型式的電機無出線盒。

ZTP系列鐵路機車輔助直流電機技術參數
